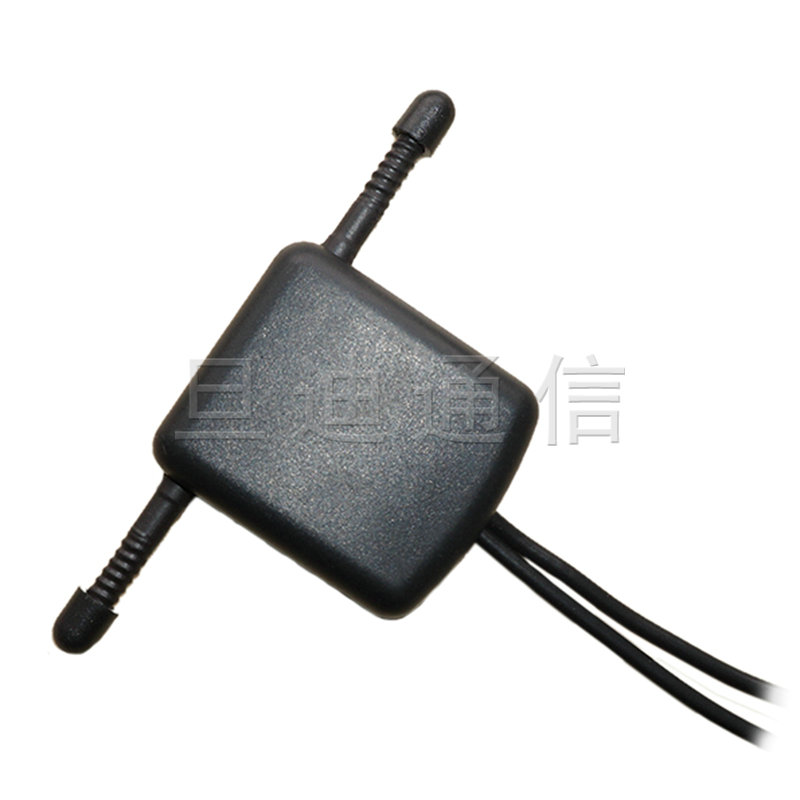

MCA-E01

產品簡介：

產品特點： 1、北斗+GSM多頻組合天線，支持GSM/GPRS/3G頻段； 2、磁鋼吸附或3M背膠安裝； 3、支持0-8米R(shí)G174電纜； 4、可廣泛應用于汽車前、后裝北斗導航定位設備；產品尺寸：產品參數

產品描述

產品特點：
1、北斗+GSM多頻組合天線，支持GSM/GPRS/3G頻段；
2、磁鋼吸附或3M背膠安裝；
3、支持0-8米R(shí)G174電纜；
4、可廣泛應用于汽車前、后裝北斗導航定位設備；

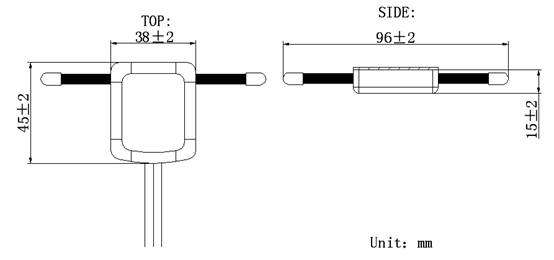

產品尺寸：

產品參數：

GPS&BD2 指標	天線	中心頻段	L1:1575.42±1.023 MHz B1:1561.098±2 MHz
		帶寬	10MHz min
		頂點增益	2dBic
		天線軸比	3.0dB max
		天線駐波	1.5dB max
		天線阻抗	50Ω
		天線極化	RHCP
	LNA	增益	L1:30±2 dB B1:30±2 dB
		噪聲指數	1.5dB max
		帶寬外衰減量	12dB@CF+50MHz/16dB@CF-50MHz
		工作電壓	DC 3.0~5.0V
		工作電流	5~15 mA
		輸出駐波	2.0dB max
GSM指標		頻段	824~960/1710~2170MHz
		輸出駐波	＜2.5
		天線極化	Linear
		增益	2dBi
		天線阻抗	50Ω
結構特性		線纜	RG174
		連接器	SMA/FAKRA 或其它
		天線材質	ABS
		防護等級	IP67
		安裝方式	磁鋼/3M背膠
環境特性		工作溫度	-40℃ to +85℃
		相對濕度	Up to 95℃
		振動試驗	10 to 55Hz with 1.5mm amplitude 2hours
		環境保護	ROHS Compliant
