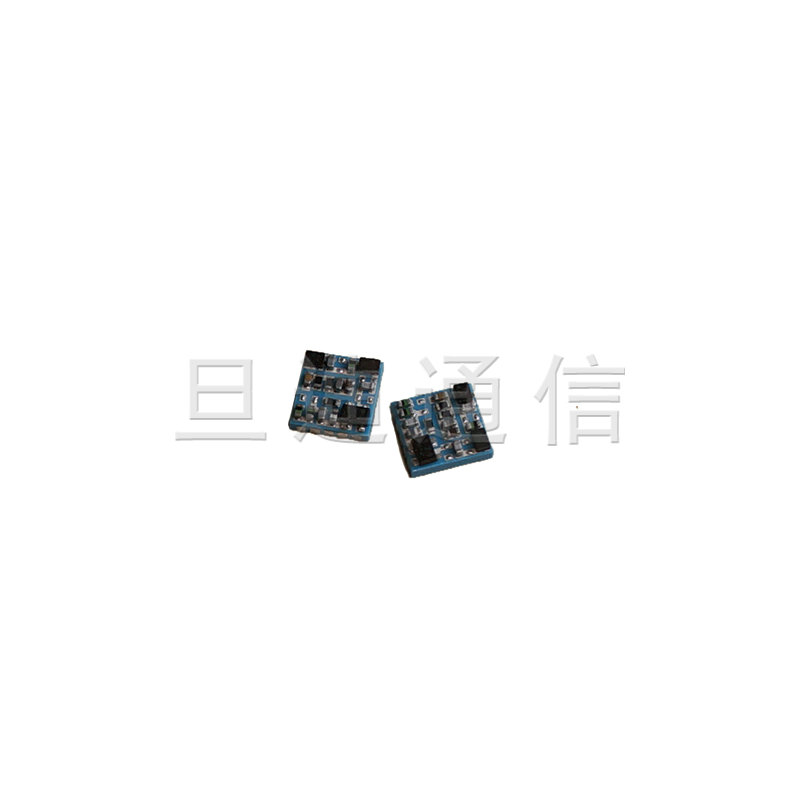

LAM-B5956

產品簡介：

產品特點： 1、采用了IPD小型化設計, 支持GPS/BD2/GLONASS頻段； 2、小型化、高性能、低成本、高可靠性，尺寸為5.6mmX5.9mmX1.4mm； 3、內部集成了LNA、SAW濾波器、片式電容、電感以及內埋LC電

產品描述

產品特點：
1、采用了IPD小型化設計, 支持GPS/BD2/GLONASS頻段；
2、小型化、高性能、低成本、高可靠性，尺寸為5.6mmX5.9mmX1.4mm；
3、內部集成了LNA、SAW濾波器、片式電容、電感以及內埋LC電容、電感等；
4、可廣泛應用各種便攜手持導航定位設備；

產品尺寸：

產品參數：

模塊指標	頻段	1550～1610MHz
	增益	28±2dB
	噪聲指數	1.5dB max
	帶外抑制	40dB
	工作電壓	DC 3.0~5.0V
	工作電流	10～13 mA
	輸出1dB壓縮點	-8 dBm
環境特性	工作溫度	-40℃ to +85℃
	相對濕度	Up to 95℃
	環境保護	ROHS Compliant

引腳定義:

引出端號	符號	名稱	引出端號	符號	名稱
1	GND	地	6	GND	地
2	RFin	射頻輸入	7	GND	地
3	GND	地	8	GND	地
4	3.3V	電源輸入	9	RFout	射頻輸出
5	GND	地	10	GND	地
